Fail Safe Tester
Simulation de défauts électriques pour une validation fiable du système
Le Fail Safe Tester simule de manière ciblée et fiable des défauts électriques tels que des ruptures de câbles, des courts-circuits ou des pertes de contact. Il vous permet de tester de manière contrôlée l'impact de tels défauts sur vos calculateurs ou vos systèmes et d'analyser avec précision leur comportement dans des conditions de défaut réalistes.

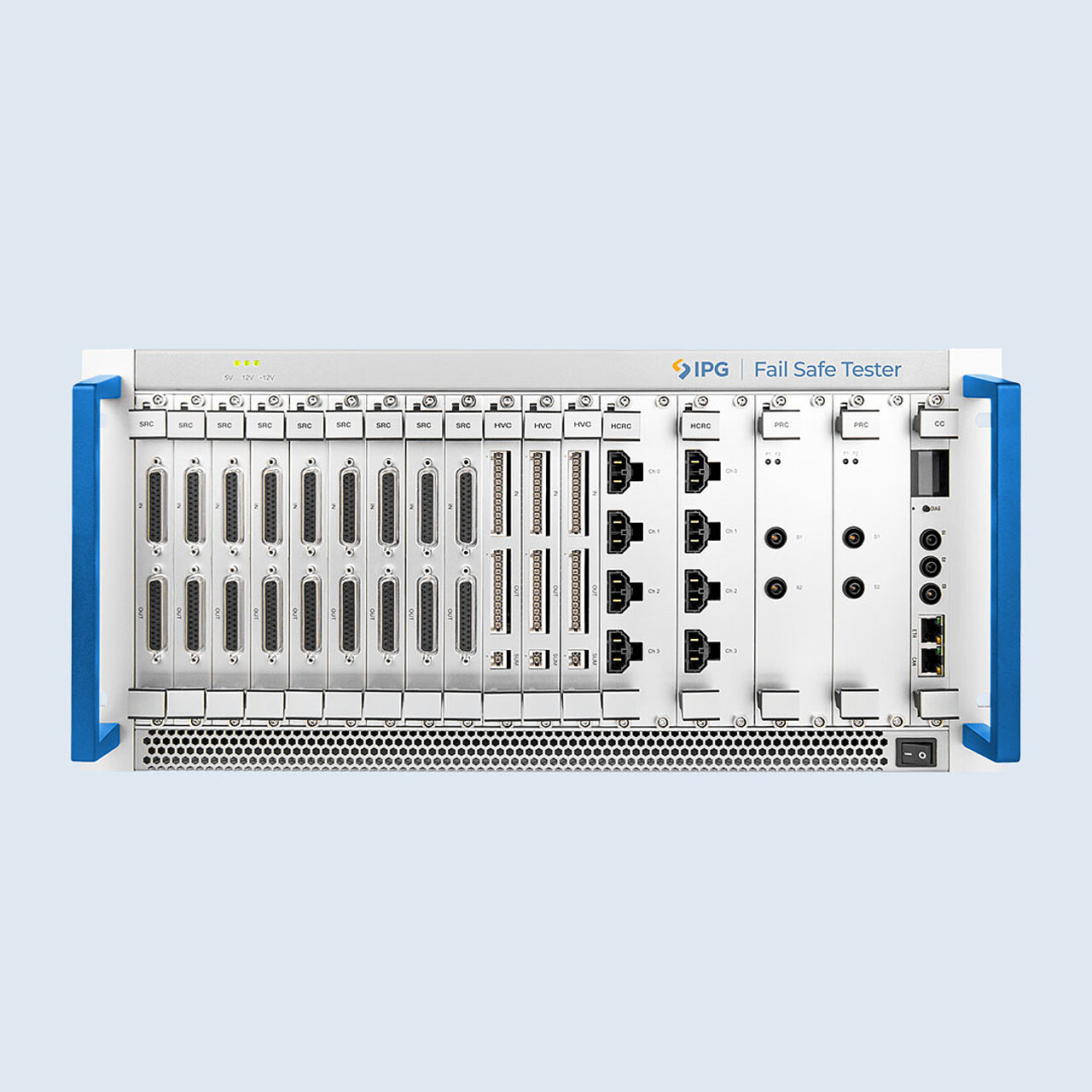

Qu'est-ce que le Fail Safe Tester ?
- Système modulaire permettant de simuler des défauts électriques typiques tels que rupture de câble, court-circuit, mélange de lignes de signaux ou contact défectueux
- Il fonctionne entre le système HIL et un ou plusieurs calculateurs pour une manipulation flexible et ciblée des lignes de signaux vers les périphériques
- Le Fail Safe Tester permet une reproduction réaliste des conditions de défaut et tests systématiques du comportement des calculateurs
- Commande par interfaces ou directement depuis CarMaker ou RealtimeMaker

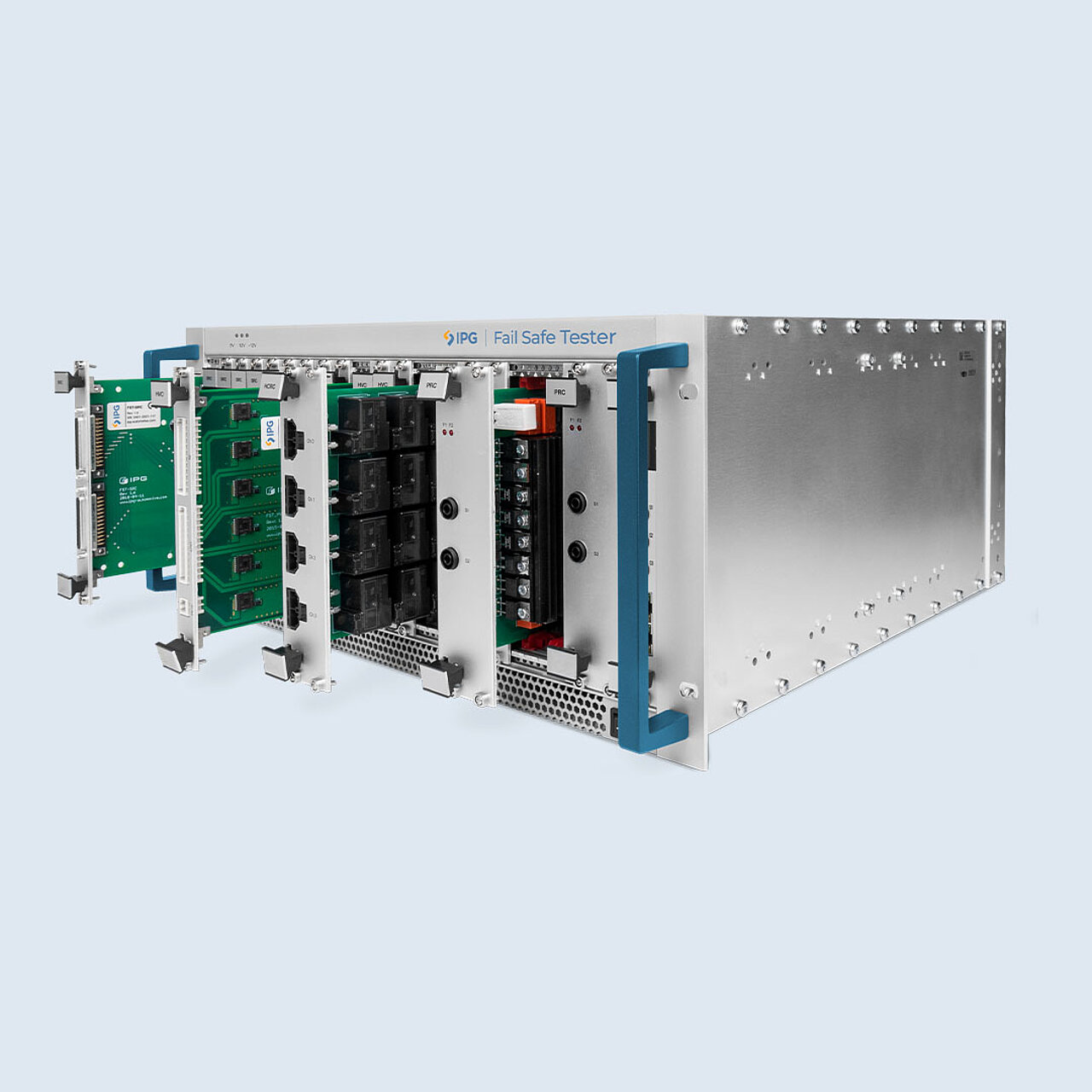

Qui bénéficie du Fail Safe Tester ?
- Les OEM, les fournisseurs, les ingénieurs d'essai et les services de validation qui souhaitent protéger leurs systèmes contre les défaillances électriques
- Les équipes de développement des domaines d'application ADAS, conduite autonome, dynamique des véhicules ou groupe motopropulseur bénéficient d'une simulation réaliste des défauts pour les systèmes complexes

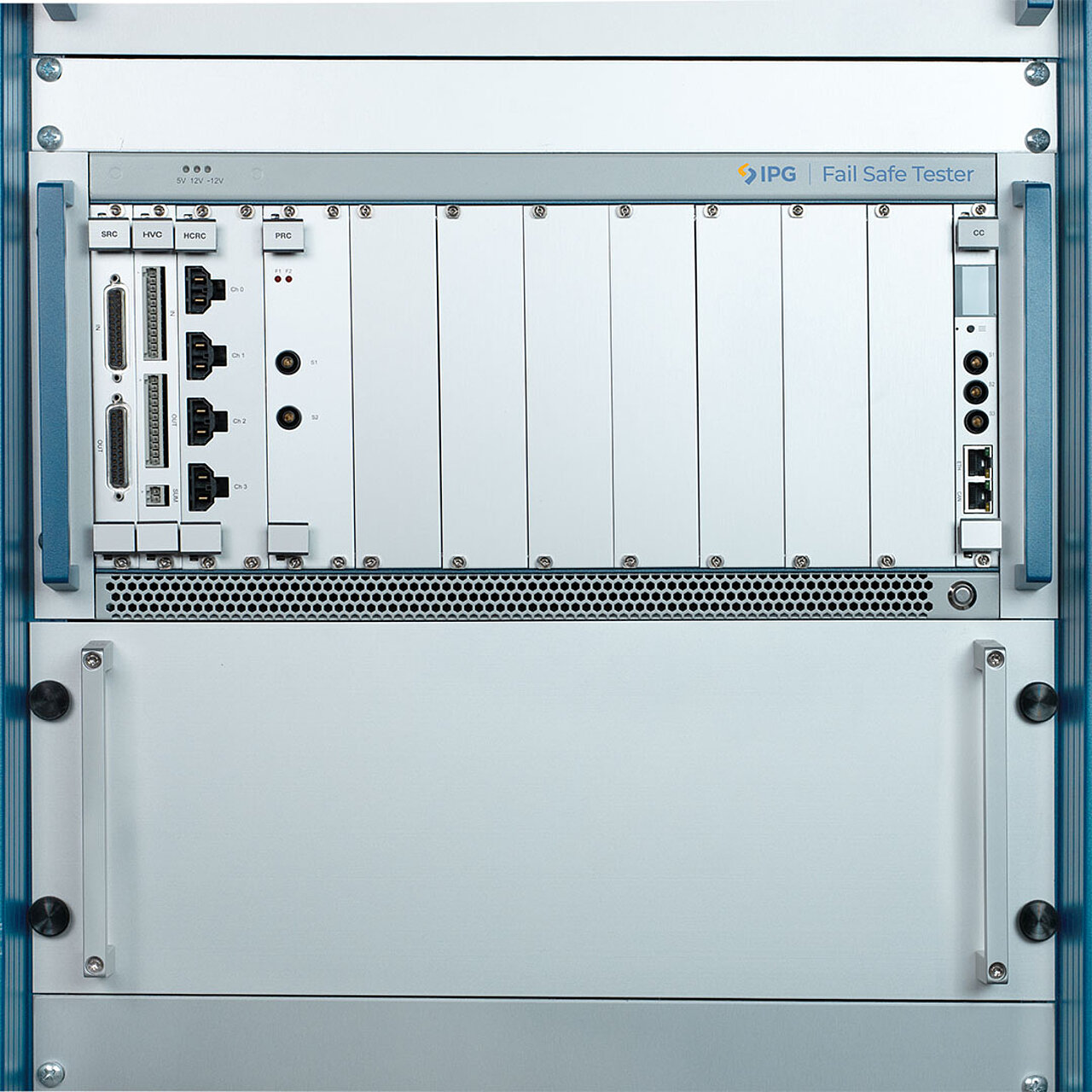

Comment utiliser Fail Safe Tester ?
- Le Fail Safe Tester peut simuler les défauts électriques suivants :
- Lignes de signalisation interrompues (ruptures de câble)
- Lignes de signalisation mélangées
- Courts-circuits avec d’autres lignes électriques
- Augmentation de la résistance de contact (par exemple en raison de la corrosion)
- Courant de fuite (par exemple en raison de l’humidité)
- Perte de contact (contact desserré)
- Configuration flexible et connexion de différents chemins de signaux à l’aide d’un relais et d’une logique de commutation interne
- Des cartes enfichables modulaires pour les applications d’alimentation, de tension et de commutation élargissent les fonctionnalités de test et s’adaptent aux exigences de test spécifiques
Modular plug-in cards
Functions:
- Control of the overall system by executing commands received via CAN or serial interface RS232/COM.
- Control of the connections of the interconnection lines 1 and 4, 2 and 5, 3 and 6.
- Measurement of up to 3 signals (S1 .. S3).
- Self-diagnosis, digital DIAG to test relay, analog DIAG to test resistance values.
Functions:
Every channel of the Standard Relay Card is equipped to
- connect/disconnect the input and output of a channel
- interconnect multiple inputs and outputs located on the same card or on different cards
- connect any input to any output located on the same card or on different cards
Functions:
Every channel of the High Current Relay Card is equipped to
- connect/disconnect the input and output of a channel.
- interconnect multiple inputs and outputs located on the same card or on different cards.
- connect any input to any output located on the same card or on different cards.
Functions:
Every channel of the High Voltage Card is equipped to
- connect/disconnect the input and output of a channel.
- connect multiple inputs and outputs located on the same card.
- connect every output with the „SUM“ point.
Functions:
The Programmable Resistor Card is equipped to
- insert any resistance between the input and the output of a channel.
- insert any resistance between different signal lines of a channel.
- connect external loads via the banana jacks.
